    Vahetasime tavalised lülitid nupplülitite vastu, lisasime Shelly dimmeri ja Shelly pistikupesad/releed ning sidusime kõik Loxone’iga. Nüüd saab valgust juhtida ühe nupuga, rakendusest ja stseenidega — sujuva hämarduse ja kiirete valgusstseenidega.

    1 nupp
    juhtib kõiki valgusteid
    0–100%
    sujuv hämardus
    Stseenid
    TV, lugemine, õhtu, külalised
    Loxone + Shelly
    HTTP-integratsioon, tagasiside

    Ülesanne

    Viia toa valgustus «targa» loogika peale: hämardus, stseenid, juhtimine ühe nupuga ja rakendusest, ilma seina freesimata ja kogu juhtmestikku ümber tegemata.

    Mida tegime

    1. Eemaldasime tavalised lülitid ja asendasime need nupplülitite lülititega.
    2. Paigaldasime Shelly Dimmeri lüliti taha ja vahetasime lambid hämardatavate vastu.
    3. Lisaks ühendasime põrandalambid Shelly Plug pistikutesse ja panime ühe Shelly Relay rühma ilma hämarduseta.
    4. Andsime igale seadmele püsiva lokaalse IP ja seadistasime HTTP-sõnumid Loxone’iga suhtlemiseks.

    Kuidas töötab

    1. Loxone juhib Shelly seadmeid HTTP kaudu (sees/väljas, dimmeri puhul heledus 0–100%).
    2. Loxone’i kontrolleris koondame valgusallikad «Valgustus»-blokki ja seadistame stseenid.
    3. Üks nupp käivitab vajaliku stseeni; kõik on sünkroonis rakendusega.
    4. Shelly saadab HTTP-sündmusi Loxone’i virtuaalsisenditesse — saame olekust tagasisidet.
    Shelly töötab Wi-Fi peal — mugav ilma eraldi seadmeta. Suuremate paigalduste puhul arvesta võrgu koormusega (tugev ruuter või alternatiivsed protokollid).

    Seadmed

    Komponent Roll
    Nupplüliti seinalÜhtne kliki/hoidmise loogika mis tahes stseenile
    Shelly DimmerPõhivalguse hämardamine
    Shelly RelayLisa rühma sees/väljas ilma hämarduseta
    Shelly PlugPõrandalambid ja toršerid
    Loxone Miniserver (või Go)Loogika, stseenid, HTTP-integratsioon
    Wi-Fi ruuterShelly ja Loxone’i ühendus lokaalvõrgus
    Loxone’i rakendusKäsijuhtimine, stseenid, olekud

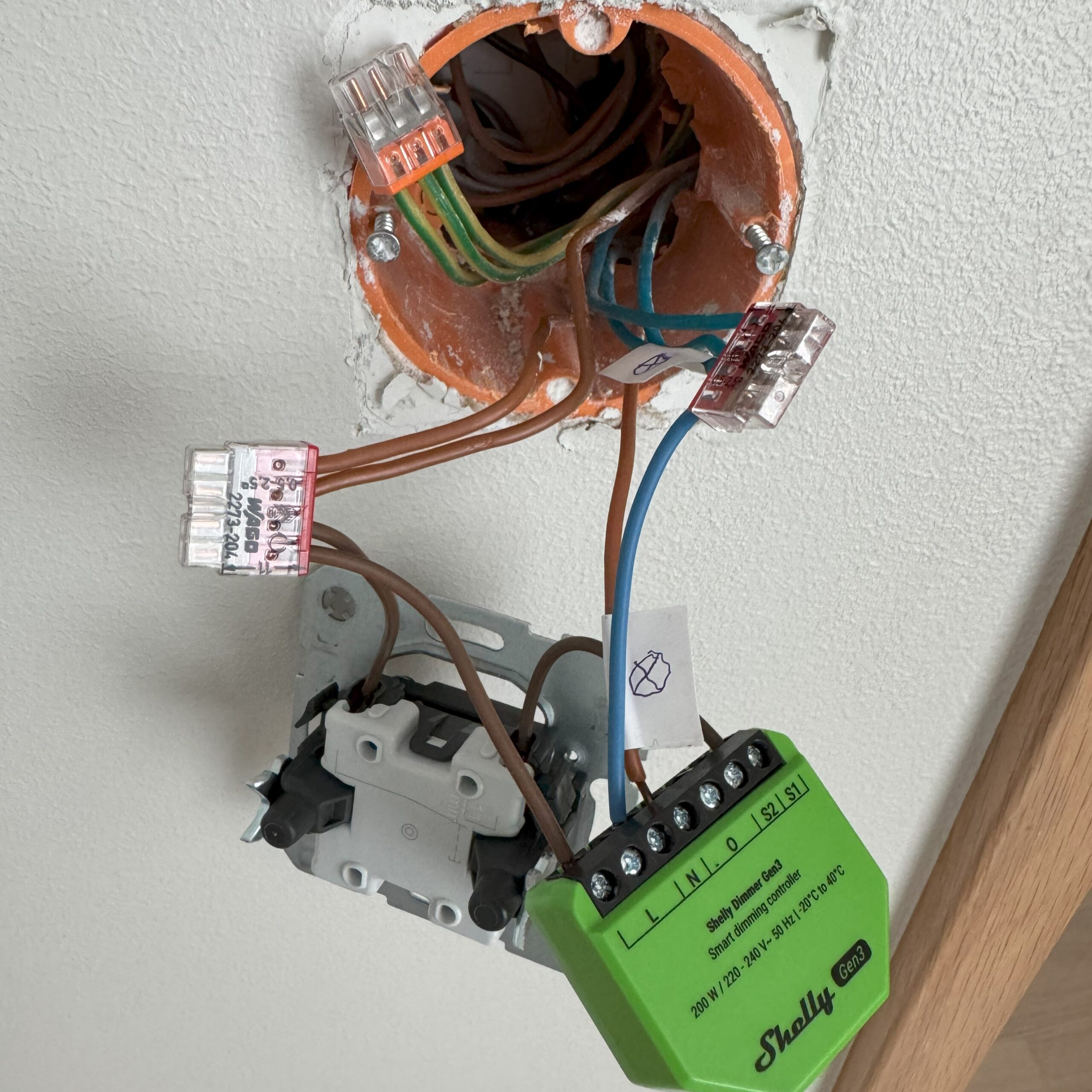

    Nupplüliti ja Shelly Dimmer
    Nupplüliti ja selle taga Shelly dimmer.

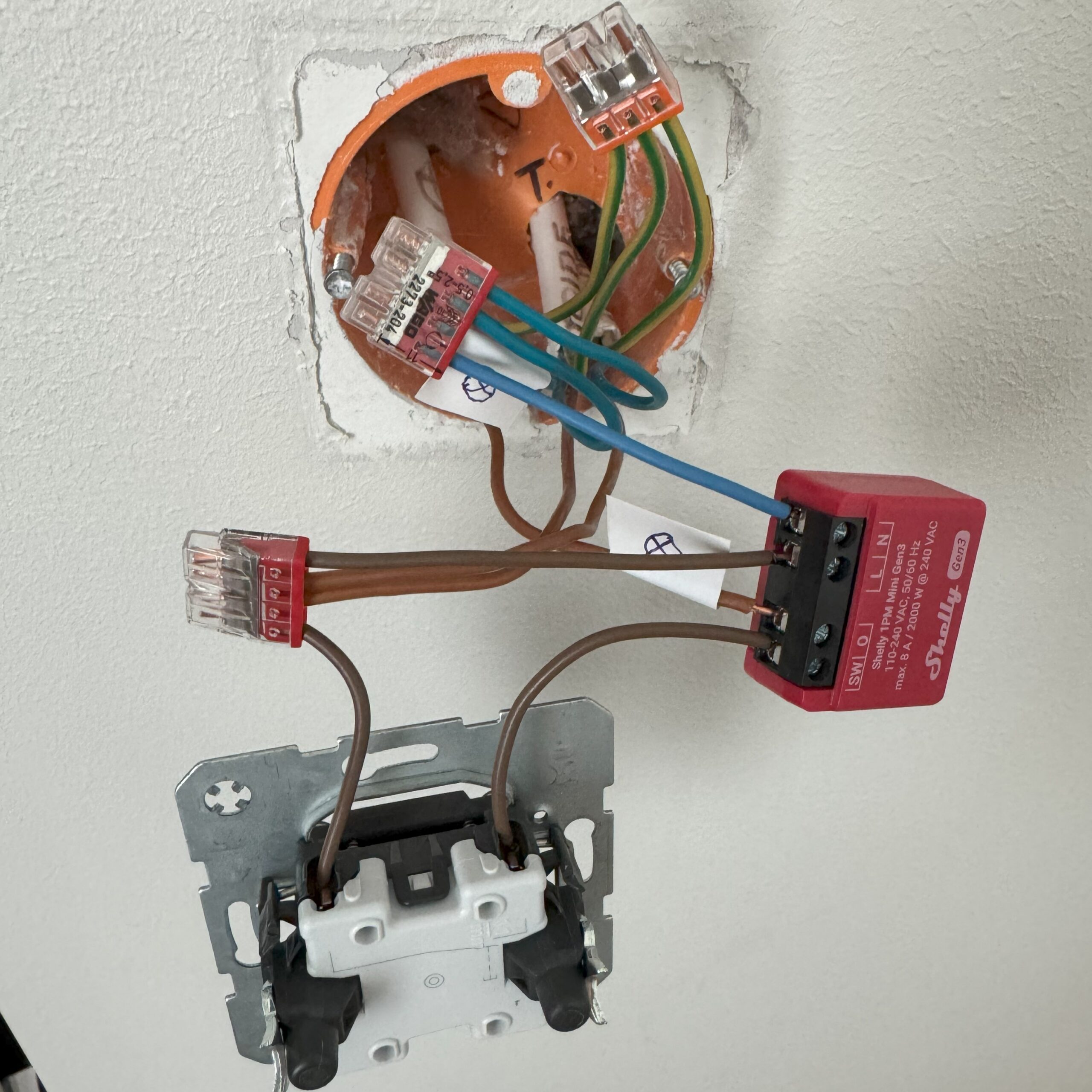

    Nupplüliti ja Shelly relee selle taga
    Nupplüliti ja selle taga Shelly relee.

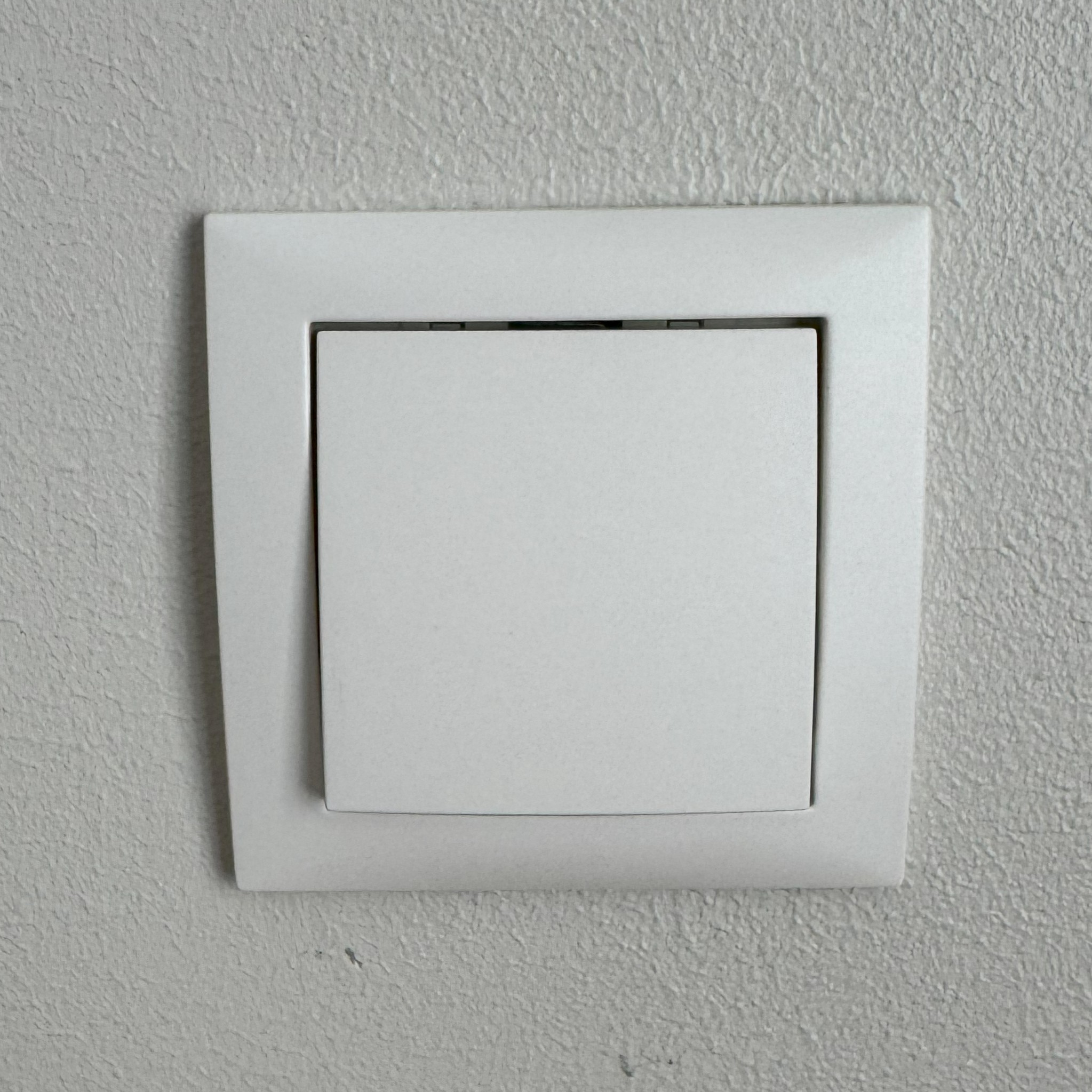

    Kokku pandud lüliti
    Lüliti pärast kokkupanekut.

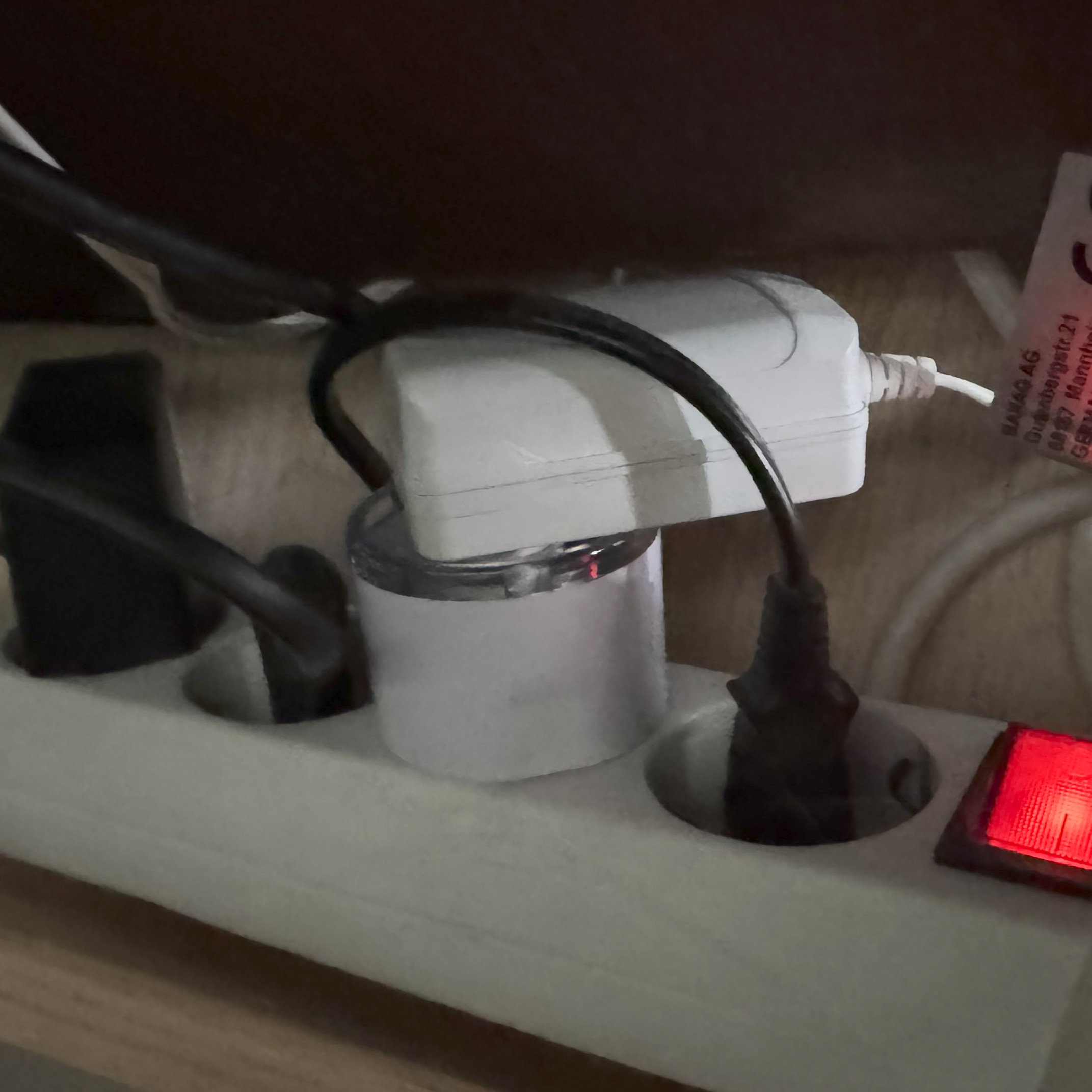

    Põrandalambid Shelly Plug pistikutes
    Toršerid/lambid Shelly Plug pistikupesast.

    Rakenduse ekraanid

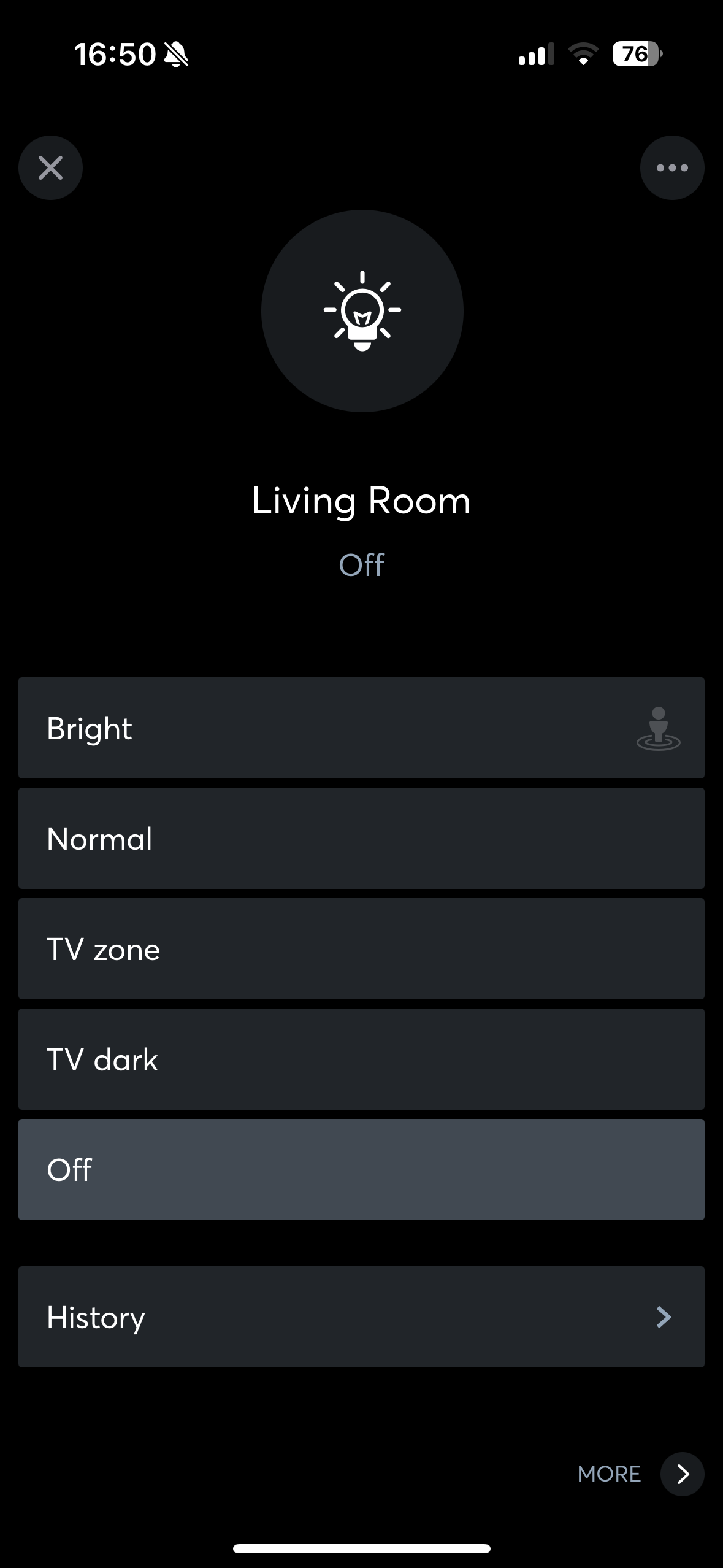

    Valgustuse stseeni valik
    Valgustuse stseeni valik.

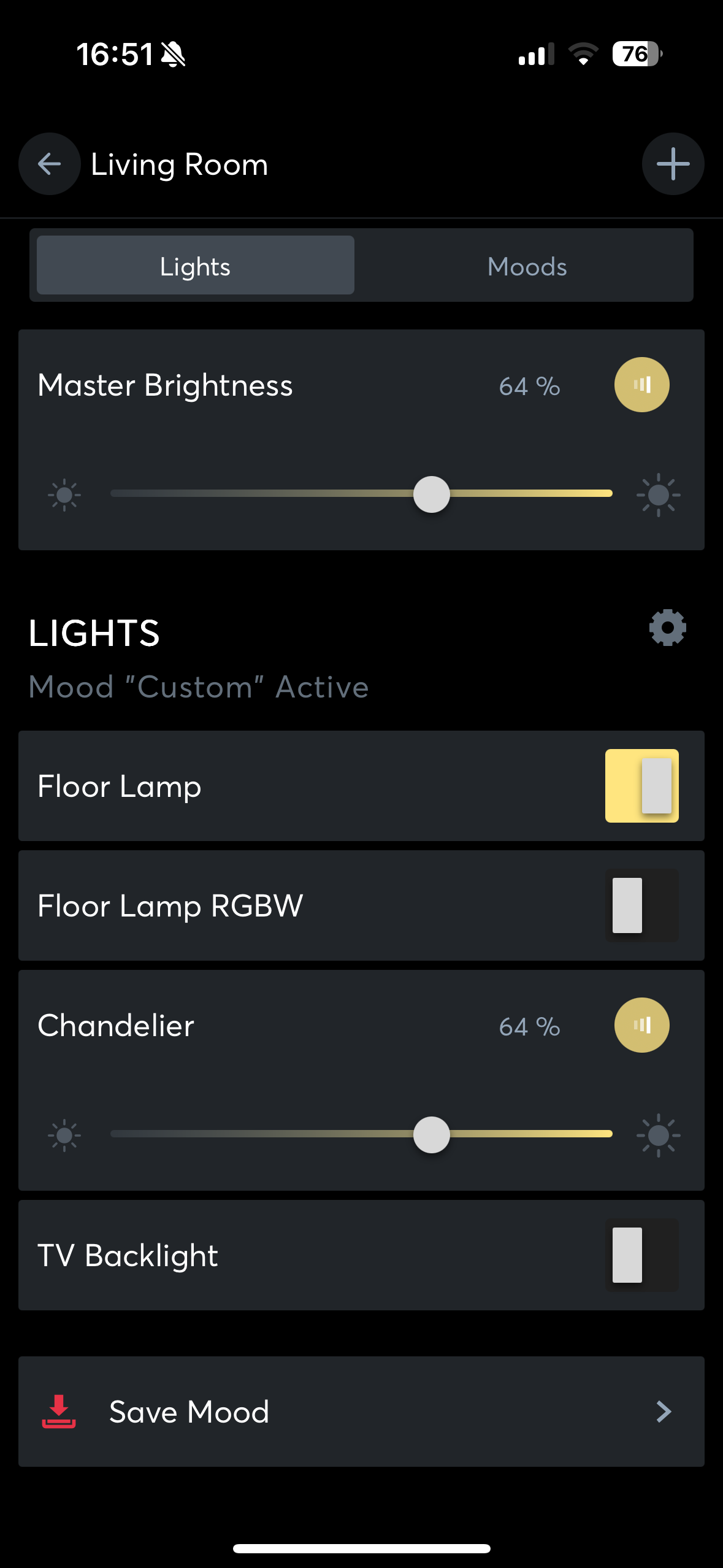

    Üksiku stseeni seadistus
    Üksiku stseeni seadistus.

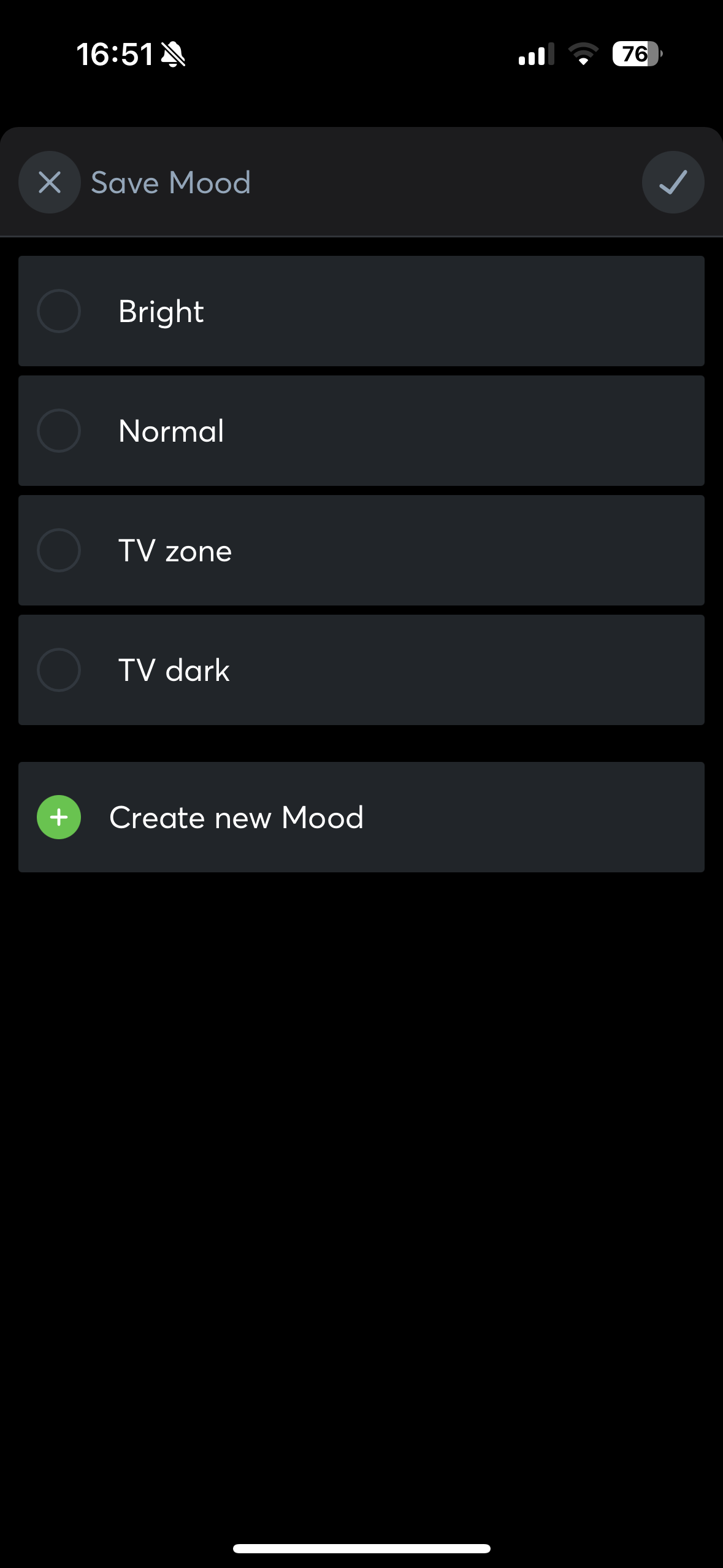

    Stseeni muutmine või uue loomine
    Stseeni muutmine või uue loomine.

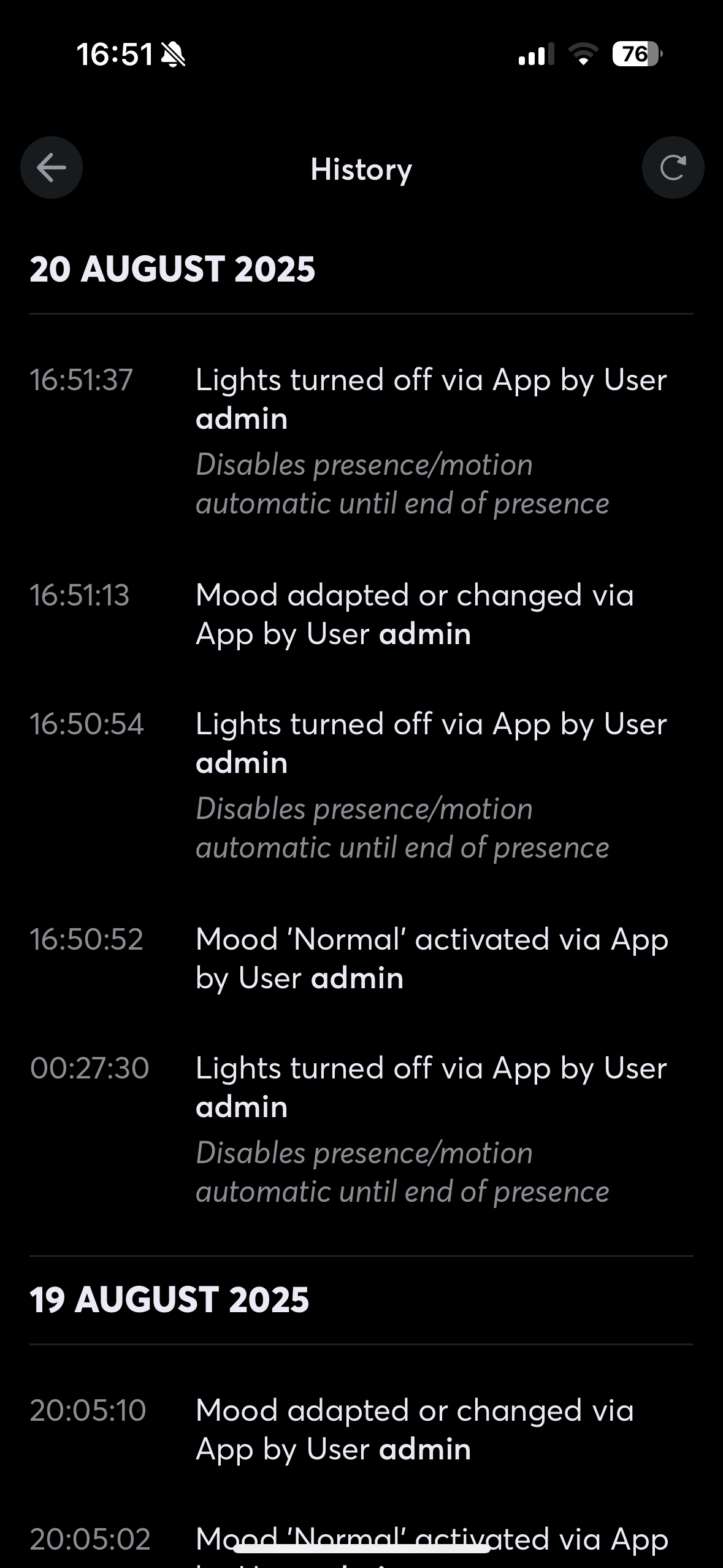

    Logi ja monitooring
    Logi ja monitooring.

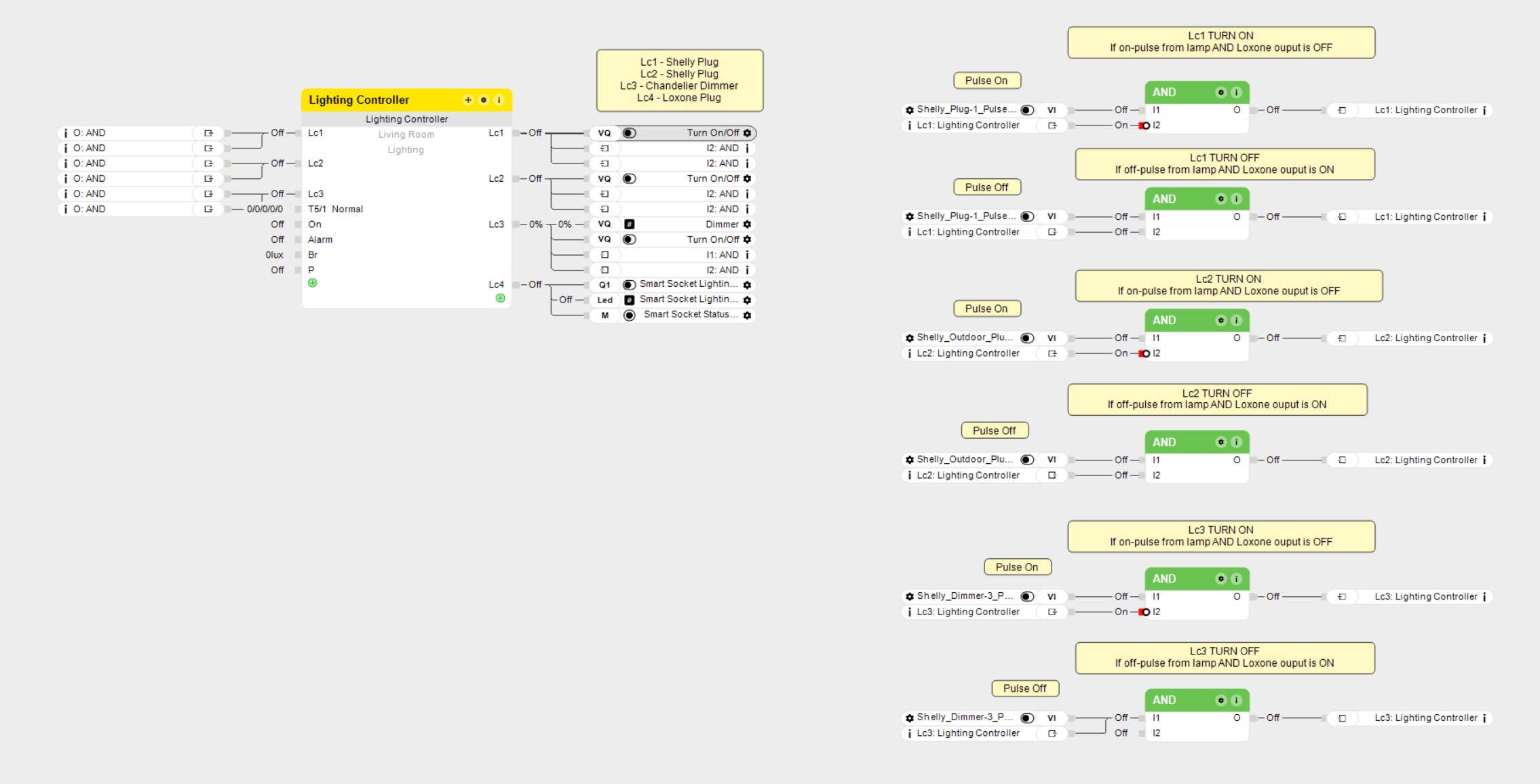

    Tööloogika

    Virtuaalsisendid
    Automatiseerimisprogramm Loxone Configis.

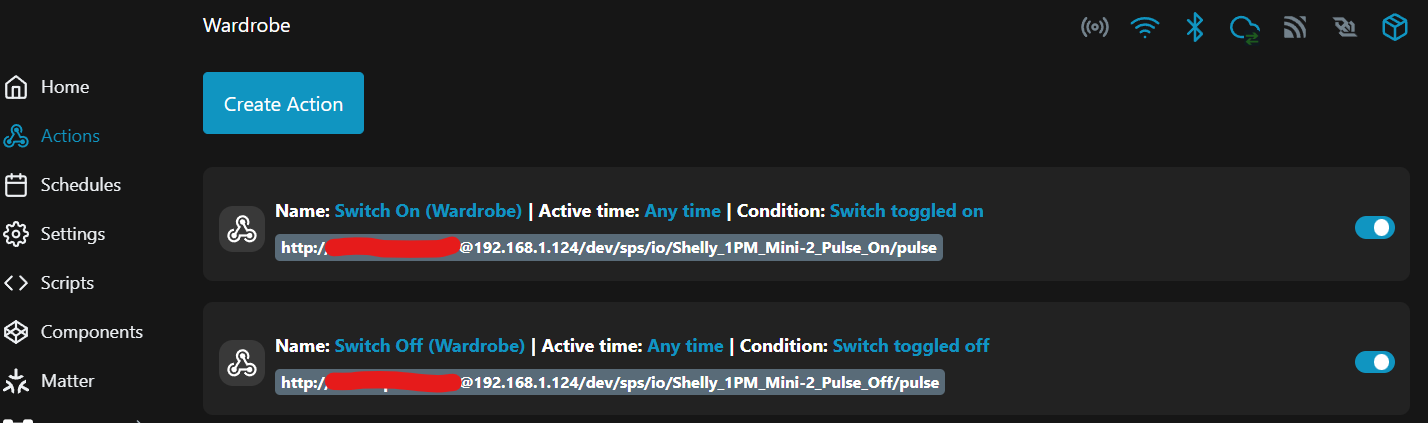

    Shelly seadmete HTTP-toimingud

    Shelly veebiliides
    Shelly seadmete seadistamine.

    Tulemus

    Kõiki valgusteid juhib üks nupp ja Loxone’i rakendus. Lisasime Apple Home’i — „Hei, Siri, pane kino­valgus“ — ja stseen käivitub automaatselt.
